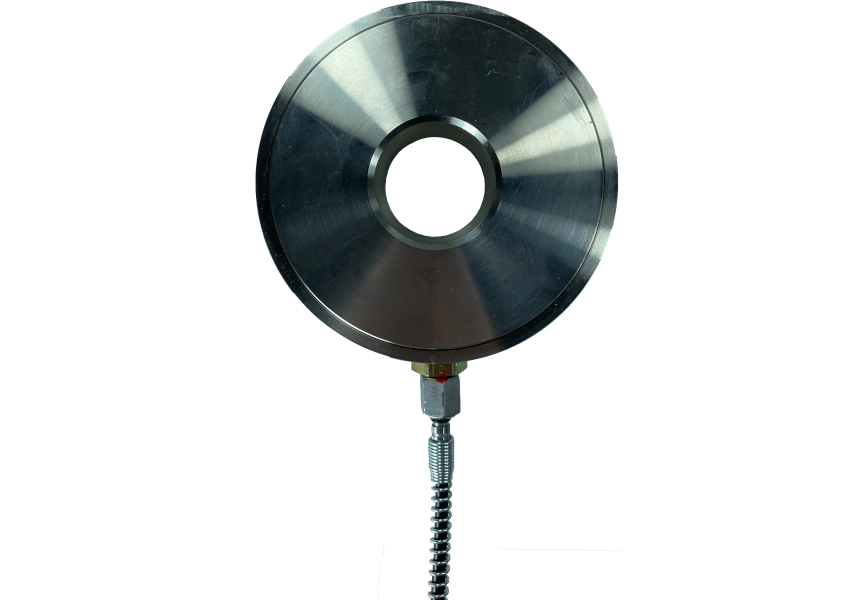

Druckkraft-Messdose Typ 627-2

Unsere Kraftdosen der Baureihe 627-2 arbeiten hydraulisch - mechanisch. Der unter der Einwirkung einer Kraft entstehende hydrostatische Druck in einer ruhenden Flüssigkeit wird mechanisch an einem Manometer gemessen.
Die analoge Messgröße steht unmittelbar zur Ablesung, Notierung, Auswertung oder für Überwachungsaufgaben zur Verfügung. Die auf die Messdose wirkende Kraft wird in Newton oder Kilonewton angezeigt. Skalen in der Gewichtseinheiten Kilogramm oder Tonnen sind möglich.

Vorteile

  • Druckkräfte ab 160 N bis 630 kN
  • Auflagekräfte
  • Hebelkräfte (Drehmoment)
  • Spannkräfte
    Können mit diesen Kraftmessdosen einfach, sicher und schnell gemessen werden.

Technische Daten

Fertigung auf Kundenwunsch

  • Werkstoff: Edelstahl, Messing
  • Präzision: 2%
  • Messhub 0,2 ... 0,5 mm
  • Überlastbarkeit: 10%
  • Schutzart: JP 65
  • Temperaturbereich: -25 °C ... + 50 °C

Daten Beispiele

MessbereicheTeilungAuflageflächeDurchmesserHöhe
10 - 160 N5 N36 mm75 mm30 mm
50 - 1.000 N 25 N36 mm75 mm30 mm
1 - 16 kN500 N36 mm75 mm30 mm
40 - 630 kN20 kN114 mm145 mm38 mm



Lieferumfang

  • Messdose mit Manometer
  • MVK Zertifikat
  • Bedienungsanleitung

Anpassungsmöglichkeiten

  • Maximum Schleppzeiger
  • Schlauchleitung 0,5 m; 1,5 m; 2 m
